连接HT-M01S(版本2.0)到LoRa服务器

[English]

概要

本文旨在描述如何连接 HT-M01S (Rev. 2.0) 网关 到LoRa服务器, 如 TTN/TTS, ChirpStack, 以方便以方便LoRa设备的二次开发和快速部署.

在所有操作前, 确保HT-M01S运行良好. 如果没有, 请参考此 HT-M01S (Rev. 2.0) 快速入门 文档.



连接TTN/TTS

Register a LoRa gateway in TTN/TTS

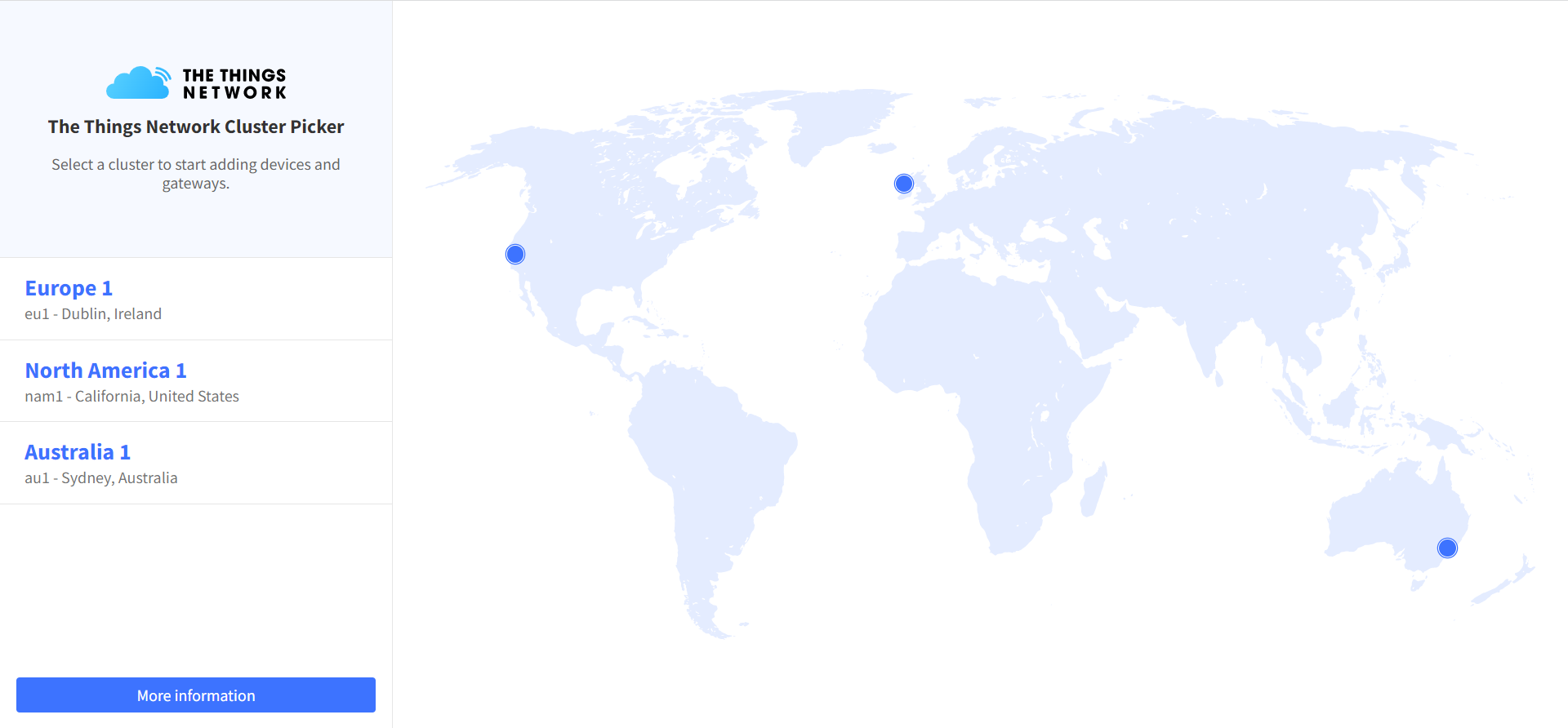

TTN控制台 页面中选择一个集群, 开始添加设备和网关. 或者开始在 TTS控制台中添加设备和网关.

创建一个新的网关.

如下图填写HT-M01S信息, 完成添加.

  • 网关 EUI – HT-M01S网关的唯一ID, 从HT-M01S的显示屏幕上查看或通过串口查看 (当HT-M01S启动时, 通过串口打印网关ID ).

  • 网关ID – 默认生成.

  • 网关名 – 由用户填写, 可任意填写.

  • 频率方案 – 匹配HT-M01S中的LoRa波段配置.

配置网关

对于HT-M01S网关, 需要配置服务器地址, 端口, 频带和通道. 服务器地址, 端口, 频带和通道在 “HT-M01S Config” 界面中配置, 请参考 HT-M01S (Rev. 2.0) 快速入门 文档.

查看网关详细信息中的服务器地址.

查看网关状态, 它正在运行:



连接到ChirpStack服务器

ChirpStack 是最流行的LoRa服务器开源项目, 广泛应用于许多领域, 也是私有LoRa服务器的最佳选择.

ChirpStack网关网桥

有一件事需要注意! the ChirpStack 需要一个名为 Gateway Bridge的特殊服务, 它将LoRa®包转发器协议转换为ChirpStack网络服务器通用数据格式(JSON 和 Protobuf).

Gateway Bridge 服务可以在树莓派或ChirpStack服务器上运行.

安装ChirpStack网关网桥: https://www.chirpstack.io/gateway-bridge/install/debian/

在ChirpStack中注册LoRa Gateway

如下图填写HT-M01S信息, 完成添加.

  • 网关ID – HT-M01S网关的唯一ID, 从HT-M01S显示屏幕上查看或通过串口查看 (当HT-M01S启动时, 通过串口打印网关ID).

连接到ChirpStack服务器

对于HT-M01S网关, 需要配置服务器地址, 端口, 频带和通道. 服务器地址, 端口, 频带和通道在 “HT-M01S Config” 界面中配置, 请参考 HT-M01S (Rev. 2.0) 快速入门 文档.

查看网关状态, 它正在运行:
